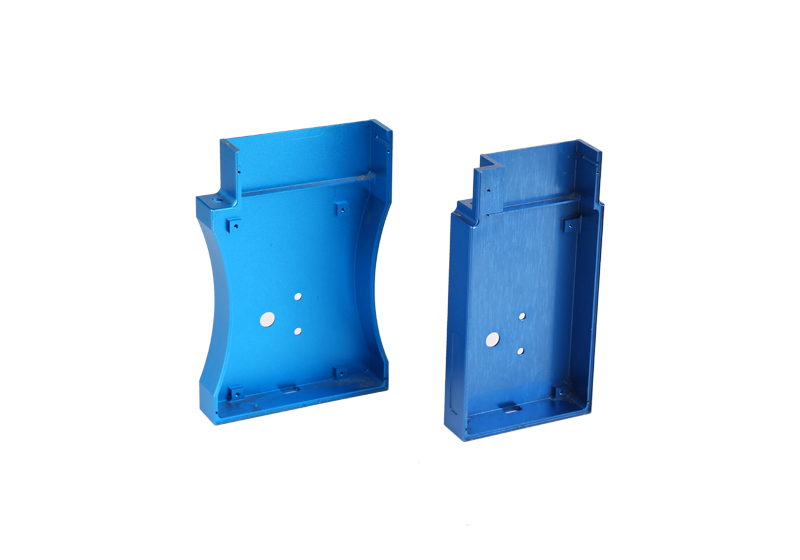

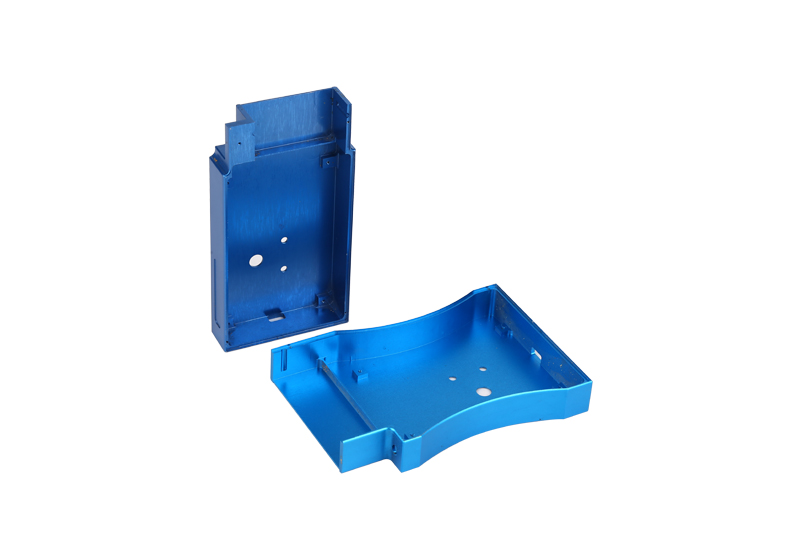

產品介紹
在對電子設備進行電磁屏蔽設計時,需要注意以下基本原則:
(1)選擇合適的屏蔽效能指標。電磁屏蔽設計之前總體指標的分配至關重要,有30dB 與70dB準則之說:一般而言,在同一環境中的一對設備,騷擾電平與敏感度門限電平之差小30dB時,設計階段可不必專門進行屏蔽設計;若兩者之差超過70dB,單靠屏蔽很難保證兩者兼容,即使達到指標,設備成本將急劇增加,較為可行的辦法是總體指標或方案做出適當調整,30~60dB 是屏蔽設計的常用期望值。
(2)屏蔽體的結構必須簡潔,盡可能減少不必要的孔洞,盡可能不要增加額外的縫隙;
避免開細長孔,通風孔盡可能采用圓形孔并陣列排放。屏蔽和散熱有矛盾時盡可能開小孔,多開孔,避免開大孔。
(3)不能有直接穿過屏蔽體的導體。要重視電纜的處理措施,電纜的處理往往比屏蔽本身重要。一旦有一電纜從屏蔽體中穿出,將對屏蔽體的屏蔽效能產生顯著的惡化作用。
(4)屏蔽體的電連續性是影響屏蔽效能最主要的因素,相對而言,材料本身屏蔽性能的影響是微不足道的(低頻磁場例外)。
